我が家のネット環境は、館内全体で契約しているプロバイダーを各戸に振り分けている形。

お風呂の天井裏に、各部屋に振り分けるルータが入ってます。

回線速度がいつの間にかUPされていたので、2010年になりますけど

ルータを替えて、速度UPを確認していました。

ただ、その時に気がついたのが

和室にあるLAN端子が死んでる事。

蓋を開けて中を確認すると・・・なんだこりゃ

LAN端子の前にピンが抜けて折れてます。こりゃ通じない。

なので和室のコネクターは外して運用していました。

そもそも工事の瑕疵なんですけど、数年経ってから発覚ですから、時遅し。

こりゃ自分で直すしか無い・・・と思いつつ数年が経ちました（そしてワタクシはブッキーです）。

事ある事になんか気になりますし

和室に有線でLANを使うケースも無いとは思いますが

気分的にスッキリしたいので直す事に。

コネクタの銘板から「神保電器」の型式が判明（JEC-BN-LJ5E）。

Ｗｅｂサイトから調べても、製造中止品なので後継機種が分かりません。

で、問合せ。

旧型式と説明書、そして

現在の後継機種の型式（JEC-BN-LW5EL）と説明書をＰＤＦで入手できました。

ここで、密林からコネクタを購入。だいたい1200円位でした。

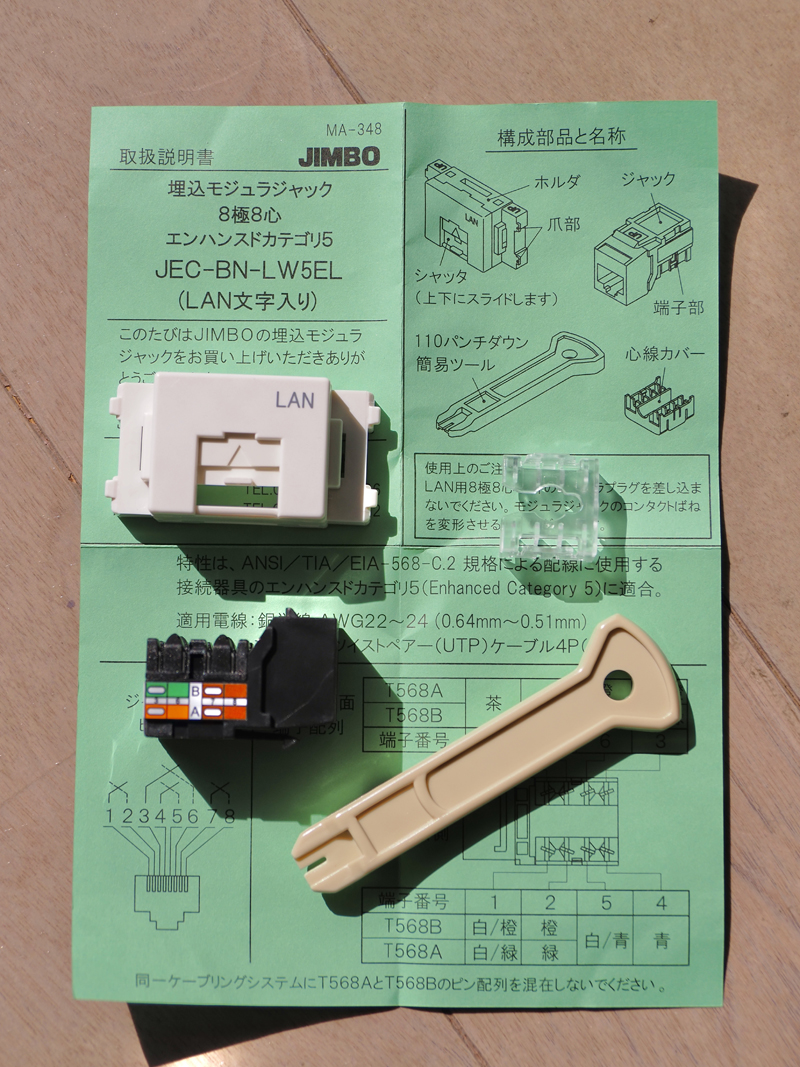

開封すると

シンプルな説明と小さな工具もはいってます。

化粧板というかカバーを外します。

ブラケットをドライバーで外すのですが

コンセントやTVアンテナは外す必要がなかったので戻しましたｗ

活線作業は危ないジャネ？とブレーカーを落としてたんですが、LANだけなので戻します。

（そもそも電気工事士じゃないから、コンセントなんて触れませんね）

一番右だけプレートを外します。

しかし、いい加減な工事をやってますね。これじゃ意味がない。

青いコードから曲がったジャックを切り落とします。

赤い⇐の所で、前側のカバーが填め込まれてるんですが、金具を押し曲げてあり

外すのに苦労しました。これ、後で付ける時も難儀しました。

さて、新たにシースを剥いて、中の線をバラします。

こんな感じ。

さて、ここまで来て「A結線」か「B結線」か悩みます。

どうも決められてないらしく、建物内は統一的なルールの様子。

じゃあ、どっちなんだ？

切り捨てたジャックの配線を観察すると「B結線」でした。

まあお風呂ルーターから来る訳ですから、クロスケーブルでなくストレート配線ですね。

昔のMacはデータを移すのに、LANのクロスケーブルを使っていたの思いだします。

今じゃ、横に並べて、シンクロするだけ。時代だなあ（遠い目）。

B結線に合わせて、繋ぎこむことにします。

シースを剥くことなく、色に合わせて端子に押し込むという形は斬新。

私は機械系の人なので、こんな接続方法があるなんてシリマセンデシタ。

付属の押し込みツールで、線をグイと入れます。

たぶんシース部分が少し切れて、接続されるのでしょうか。

ここまできました。

余った線は上から透明なカバーをしたら、横から出た線をちょん切ります。

LANと書いてあるカバーを付けたら、外側のブラケットに。

⇐の所を広げた後、押し込んで固定しました。硬いよぉ！

ここまで来れば、ほぼ完了。

接続試験・・・これまで100〜180MB程度が、なんと300〜480程度に！！

和室のコネクター修理完了です。

となると、１つの疑問が。

我が家の無線は随分前に導入したAirMacです。

もうAppleはディスコンにしてしまいました。ホント、なんでしょうね。

WiFi規格も4程度でしょうか。

こいつが回線速度を下げてる気がしてきました。

ということで

型落ちになりますが、WiFi6対応の水牛製ルータを購入。

（そもそもウチにある機器で６に対応しているのはPS5かiPadAirしかないので

　WiFi7なんて不要です）

BUFFALO WSR-5400XE6

Wi-Fi 6E対応アドバンスドモデル・チタニウムグレー（ていうかほぼ黒に見えるけどな）

です。

先ほどの和室のLAN環境が直りましたので、ここのコネクターが設定時に使えます。

（直しておいてヨカッタ）

ここで一通り設定してから、AirMacと交換します。

無線速度も300MB以上はでます。

もしかしたらモンハン・ワイルズも多少、快適になるかも？？

AirMacは寝室のLAN環境が悪いので、そちらに移設するかBUFFALOからブリッジできるのか

あるいはHard OFFしちゃうのか、これから考えます。

ということで、不器用でもDIYのネタでした👍

＜おまけ＞

AirMacExtreamの導入は2017年でした。もう８年かあ。
